Nhãn hiệu:

CHENGLONG

Loại phương tiện:

Xe tải gắn cẩu

Thông số chung:

Trọng lượng bản thân:

14470

kG

Phân bố: – Cầu trước:

6330

kG

– Cầu sau:

4070+4070

kG

Tải trọng cho phép chở:

9400

kG

Số người cho phép chở:

2

người

Trọng lượng toàn bộ:

24000

kG

Kích thước xe DàixRộngxCao:

11820 x 2500 x 3720

mm

Kích thước lòng thùng hàng xe cẩu:

8280 x 2350 x 500/—

mm

Khoảng cách trục:

mm

Vết bánh xe trước / sau:

2050/1860/1860

mm

Số trục:

3

Công thức bánh xe:

6 x 4

Loại nhiên liệu:

Diesel

Động cơ:

Nhãn hiệu động cơ:

YC6A270-50

Loại động cơ:

4 kỳ, 6 xi lanh thẳng hàng, tăng áp

Thể tích:

7520 cm3

Công suất lớn nhất /tốc độ quay:

199 kW/ 2300 v/ph

Lốp xe:

Số lượng lốp trên trục I/II/III/IV:

02/04/04/—/—

Lốp trước / sau:

12R22.5 /12R22.5

Hệ thống phanh:

Phanh trước /Dẫn động:

Tang trống /Khí nén

Phanh sau /Dẫn động:

Tang trống /Khí nén

Phanh tay /Dẫn động:

Tác động lên bánh xe trục 2 và 3 /Tự hãm

Hệ thống lái:

Kiểu hệ thống lái /Dẫn động:

Trục vít – ê cu bi /Cơ khí có trợ lực thuỷ lực

Ghi chú:

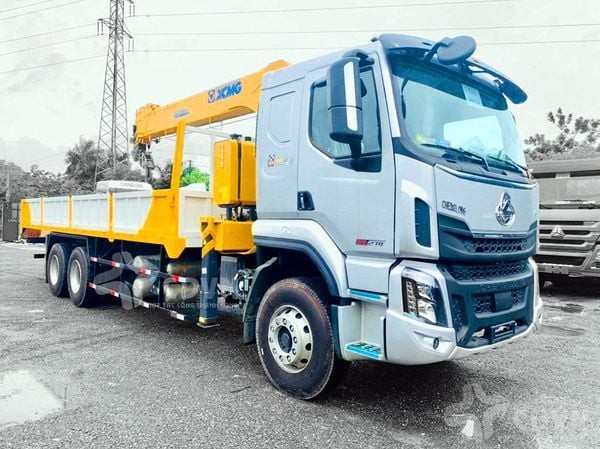

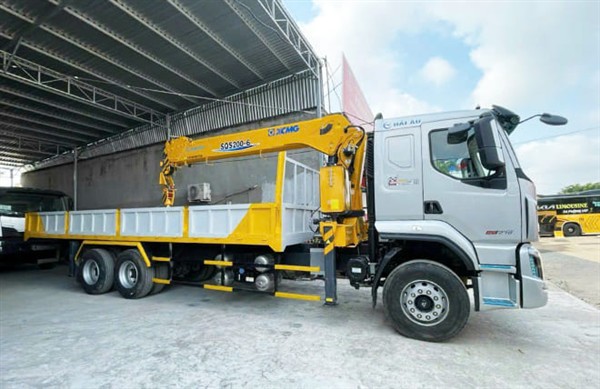

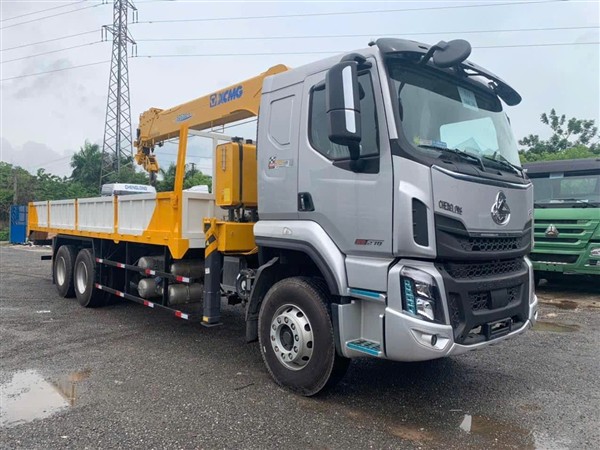

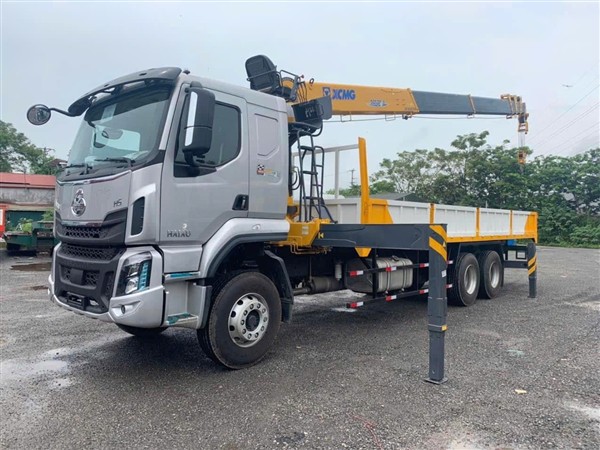

Cần cẩu thủy lực nhãn hiệu XCMG model SQS200-6 có sức nâng lớn nhất/tầm với theo thiết kế là 8000 kg/2,5 m và 500 kg/19,81 m (tầm với lớn nhất).

Description / Mô tả

Parameter/Thông số

Brand/ Hãng sản xuất

XCMG

Model/ Model

SQS200-6

Mô men nâng lớn nhất

20 T.M

Tải trọng nâng lớn nhất

8000 kg tại vị trí 2,5m

Chiều cao nâng lớn nhất

21.5 m

Bán kính làm việc lớn nhất

19.81 m

Loại cần/ Số đốt cần

Cần hình lục giác/ 6 đoạn cần với 3 xi lanh đẩy

Chiều dài cần

Min. 4.98 m ~ Max.19.81 m

Tốc độ ra cần

18,83m/ 37 giây

Tốc độ nâng hạ cần

Từ 0o đến 75o: 15 giây

Loại cáp và chiều dài

18X7+FC Ø 10mm x106m

Tốc độ nâng múp cẩu

12m/phút (lớp cáp thứ 4 / 4 đường cáp)

 Khả năng quay

Quay tròn 360°

Tốc độ quay

2 rpm / (2 vòng/ phút)

Công nghệ quay

Điều khiển bằng cần tay chang

Kiểu bánh răng quay

Mô tơ thủy lực, hộp giảm tốc hành tinh và trục vít

Dung tích thùng dầu thủy lực

120L

Nhiệt độ làm việc

-25℃-+40℃

Trọng lượng riêng của cẩu

3450kg

Vị trí điều khiển

Ground control on both sides, top seat/

Đứng trên nền ở 2 bên và trên ghế

Hệ thống an toàn tiêu chuẩn

1. Van an toàn giảm áp cho mạch thủy lực

2. Van cân bằng bộ đếm (chống quá hành trình ra và thu cần)

3. Van chống tụt cho xi lanh chân chống

4. Đồng hồ đo áp suất / Chỉ báo góc cần

5. Chốt an toàn móc / Còi báo động

6. Thiết bị chống bật cáp khỏi ru lô tời

7. Bộ làm mát dầu

Đặt hàng (không có trong tiêu chuẩn)

1. Hệ thống chống quá tải
