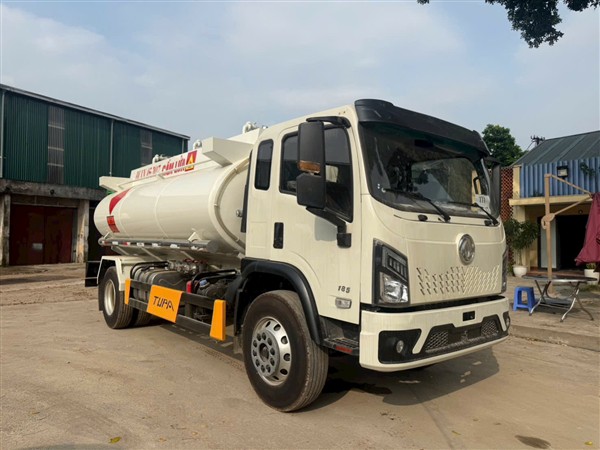

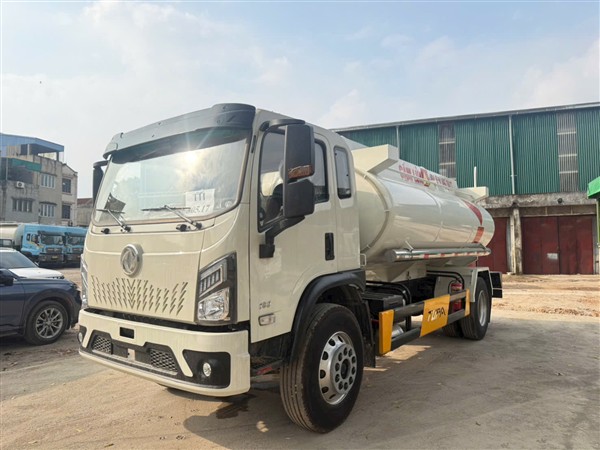

Tên xe / Mô-đen

DONGFENG CSC5161GSS5

Công thức bánh xe

4x2

Trọng lượng

Tải trọng cho phép tham gia giao thông (kg)

9250

Tự trọng thiết kế（kg）

6.555

Tổng tải trọng thiết kế（kg）

16.000

Kích thước

Tổng thể

 (mm）

Dài

7.620

Rộng

2.460

Cao

3.110

Chiều dài cơ sở (mm)

4.500

Vết bánh xe ( Trước / sau) (mm)

1.896/1.820

Kích thước xitec

4.800/4.500 x 2.440 x 1.400 mm

Vận hành

Tốc độ lớn nhất (km/h)

95

Tổng thành

Ca-bin

Loại

Lật được, tay lái trợ lực

Điều hòa

Có theo xe

Động cơ

Mô-đen

YC4EG185-50 ( YUCHAI )

Chủng loại

Động cơ đi-ê-zen 4 kỳ, 6 xilanh, tăng áp, làm mát bằng nước

Công suất/ Dung tích (kw/ml)

136/4.730 Ở vòng quay 2.300v/p

Tiêu chuẩn khí thải

Euro V,

Sát-xi

Hộp số

8 số tiến, 2 số lùi, 2 tầng nhanh chậm

Lốp

Cỡ lốp

11R22.5

Số lượng

6+1 (bao gồm cả lốp dự phòng)

TT

Danh mục

Kiểu loại, dạng kết cấu

Thông số kỹ thuật cơ bản

Xuất xứ

1

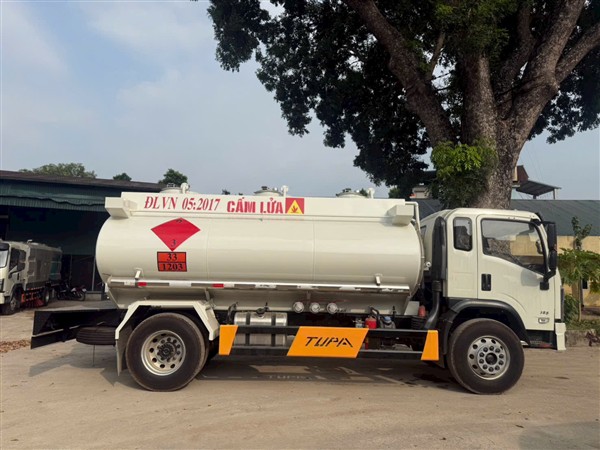

CỤM THÂN TÉC

Thân téc

Thân téc có dạng  elip được liên kết với nhau bằng kết cấu hàn.

- Dung tích thực là 12.500 lít, khối lượng chuyên chở: 9.250 kg
- Thép SS400 dày 4mm

- Được chia:  3 khoang - 3 đường ống ra

- Tỷ lệ chia khoang :4;  4,5;  4 m³

Nhật Bản

Chỏm cầu

Dạng hình elíp

Thép SS400: 4mm

Nhật Bản

Tấm chắn sóng

Dạng tấm được liên kết với các xương đỡ bằng mối ghép bu lông

Thép SS400

Việt Nam

Hộp để dây

Dạng ống

Thép SS400

Việt Nam

Mầu sơn

Công nghệ làm sạch bề mặt bằng phun bi trước khi sơn.

Sơn 2 thành phần – Poly Urethane:

Việt Nam

2

CỤM CỔ TÉC

Cổ téc

Hình trụ tròn , dạng cổ lệch, hàn chôn sâu dưới thân téc

- Đường kính Ø750  (mm)

- Thép SS400

Việt Nam

Nắp đậy

Có bố trí van điều hòa không  khí ở trên

- Đường kính  Ø430 (mm)
- Thép mạ

Hàn Quốc

Ống thông hơi

Các khoang được thông với nhau, có van khóa riêng biệt cho mỗi ống

Đường kính ống thông hơi Ø42 (mm)

Việt Nam

3

HỆ THỐNG CHUYÊN DỤNG

Đường ống cấp dẫn nhiên liệu

Thiết kế  mỗi khoang lắp đặt 1 đường ống riêng biệt

- Có 4 đường ống ra

- Đường kính Ø90 mm
- Liên kết các đoạn ống bằng cút co Ø89 mm -Thép SPHC

Việt Nam

Các van xả

Kiểu bi có tay vặn, được bố trí trên mỗi đường ống cấp xả

- Đường kính bi gạt 3-1/4''
- Liên kết với ống bằng 2 mặt bích Ø160 x 6 lỗ - Ø14
- Vật liệu thép đúc

Kiểu Hàn Quốc

Bơm nhiên liệu

Lắp đặt bên phụ ở phần giữa Chasiss

- Lưu lượng: 600L

Kiểu Hàn Quốc

Các đầu xả nhanh

- Lắp đặt trên mỗi đầu ra của van xả
- Lắp ghép  với ống dẫn mềm theo kiểu khớp nối nhanh

- Liên kết với van xả  bằng  mặt bích Ø160 x 6 lỗ - Ø14
- Vật liệu nhôm hợp kim

Kiểu Hàn Quốc

4

TRANG THIẾT BỊ PHÒNG CHỐNG CHÁY NỔ

Bình cứu hỏa

Dạng bình bột MFZ8

Trọng lượng 6kg

Trung Quốc

Xích tiếp đất

Bố trí luôn có 2 mắt xích tiếp xúc với mặt đường

- Đường kính  Ø10 mm
- Thép CT3

Việt Nam

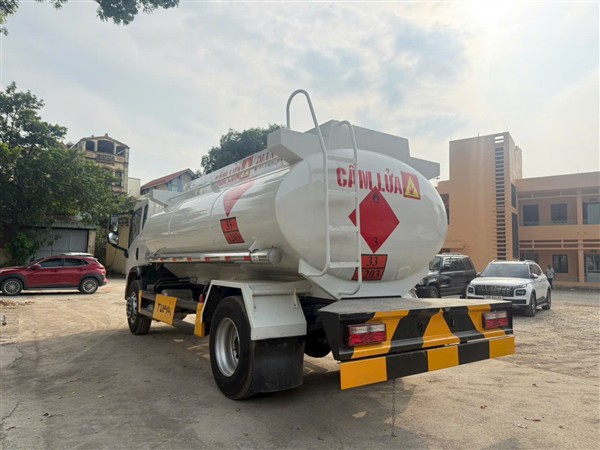

Biểu tượng cháy nổ

Biểu tượng CẤM LỬA, bố trí ở 2 sườn và phía sau xe

Chiều cao chữ lớn hơn 200 mm , màu đỏ

Việt Nam
